Har du pixelfel på SID2, din informations display eller klimatkontrollen på Saab 9-5?. Du kan fixa detta själv med hjälp av denna guide. Det är ett vanligt fel att limmet på kontakt remsan till displayen släpper. En del har lyckats att åtgärda detta genom att värma kontakt remsan med bakplåtspapper och strykjärn eller liknande. Det finns även nya kontakt remsor att få tag i.
Men så här gör du för att öppna upp din SID 2 display och ta reda på om felet beror på att kontakt remsan släppt.

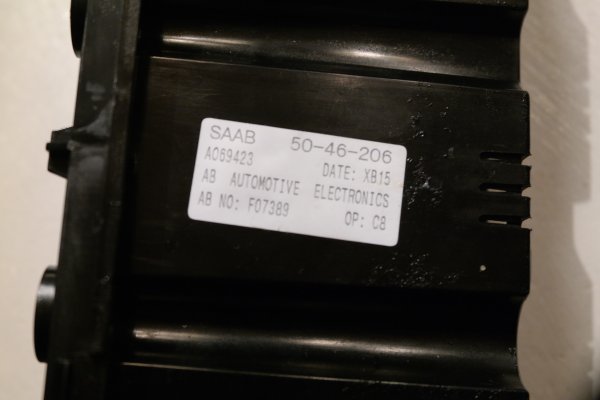

Vi börjar med klimatkontrollen som har nummer 5046206

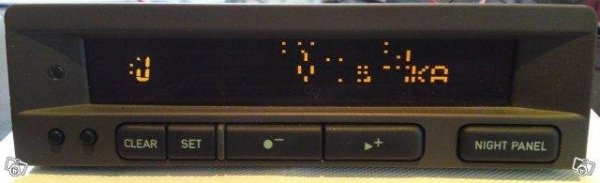

Så här ser det ut när du har pixelfel på denna informations display eller klimatkontroll på Saab 9-5.

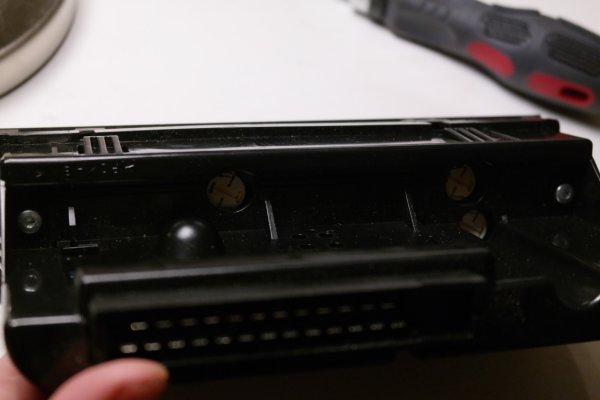

För att skruva upp informations displayen behöver du först lossa på 4 skruvar. Det finns 2 små torx skruvar på vardera sida.
Och 2 torx skruvar där pilarna visar.

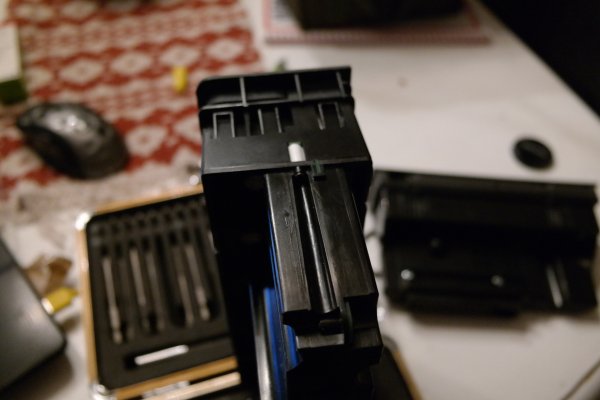

Här har vi skruvat ur en av skruvarna på sidan.

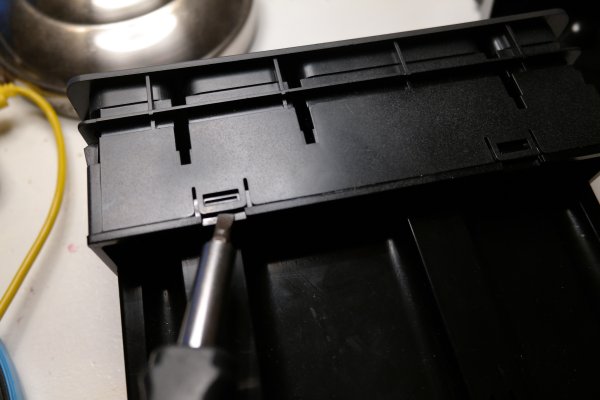

Nu knäpper du loss låshakarna försiktigt och tar bort displayens bakdel.

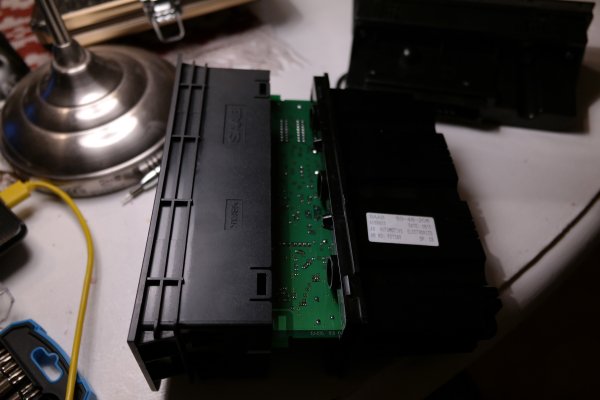

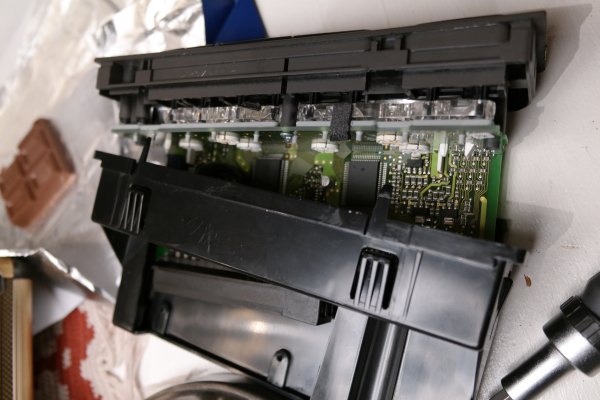

Nu har vi knäppt loss låshakarna och kan ta loss bakdelen.

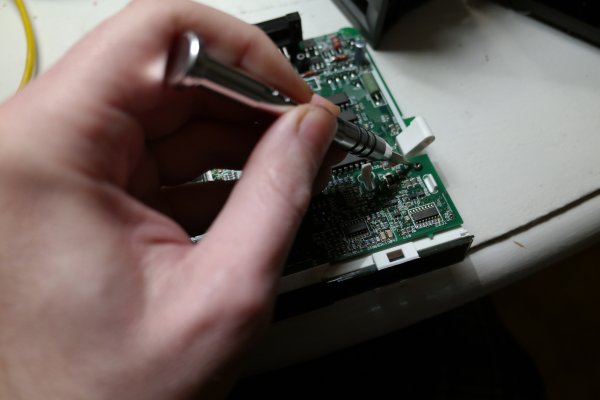

Nu ska du skruva bort dessa 3 skruvar

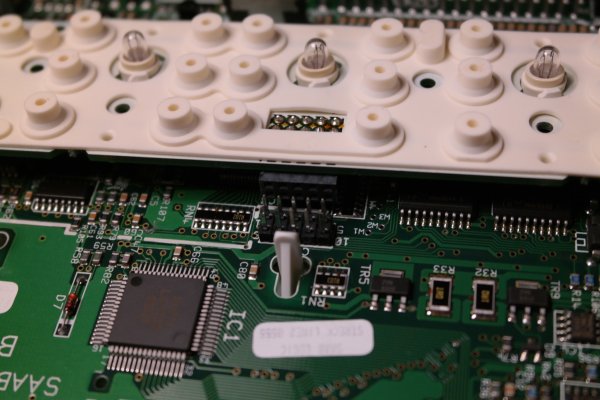

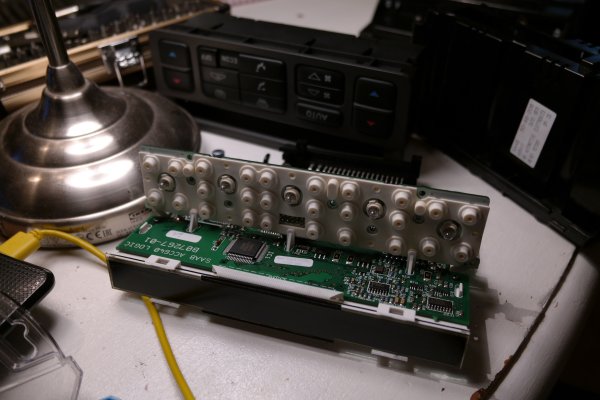

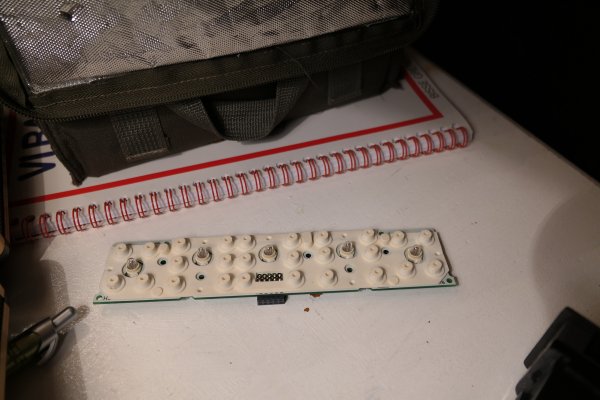

Nu ser du displayens knappar samt belysningen.

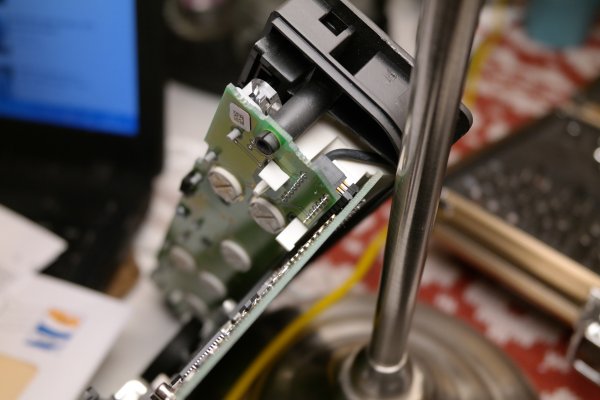

Nu fortsätter du med att lossa på knapp och belysnings panelen. Den sitter med denna kontakt.
Om du behöver byta ut knapparna eller belysningen behöver du bara skifta detta.

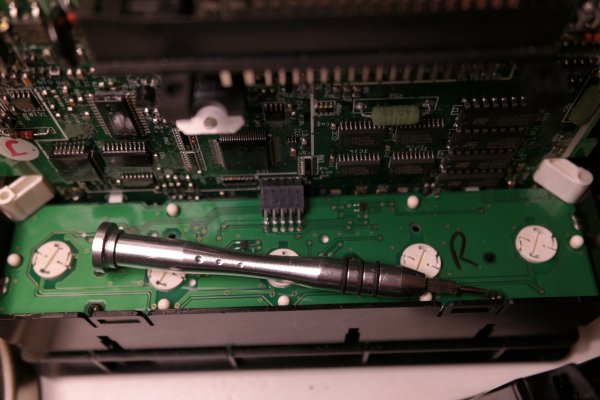

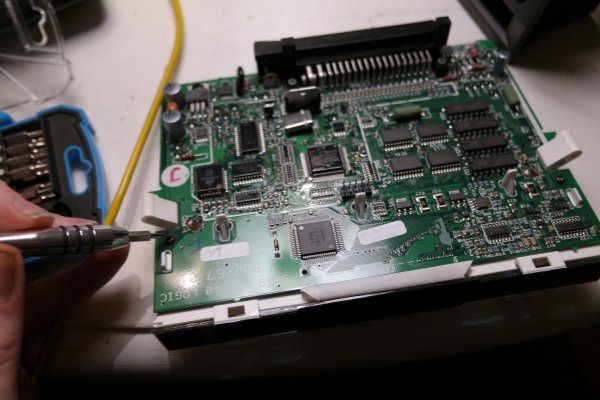

Vi går vidare med att skruva bort dessa 2 skruvar, på vardera sida.
Och denna torx skruv

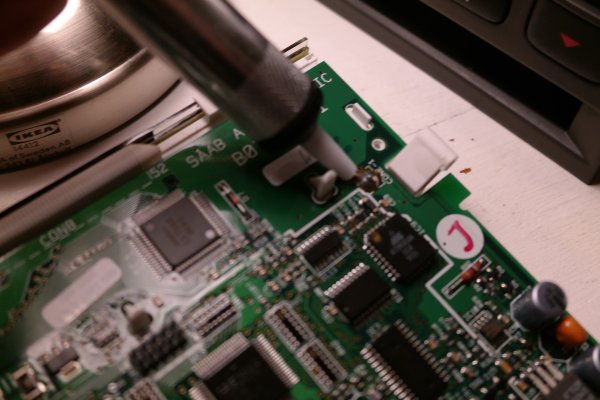

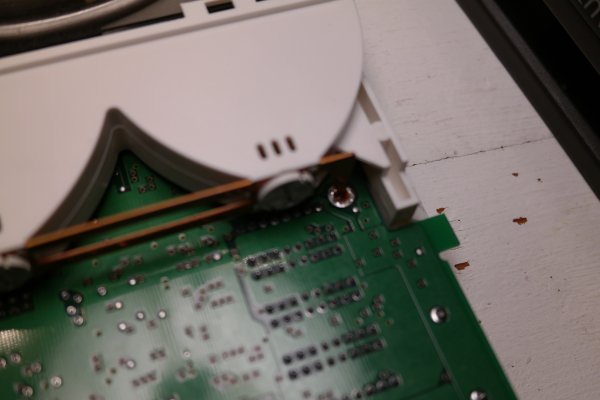

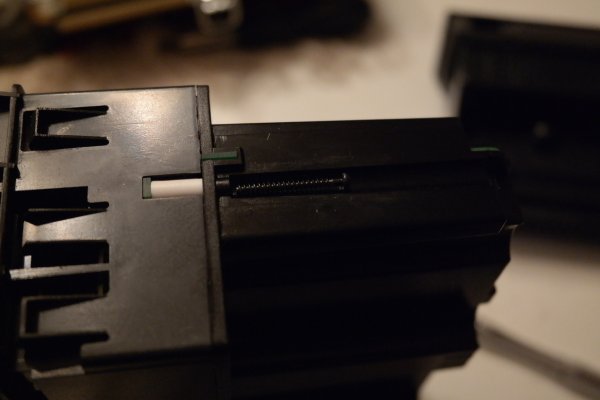

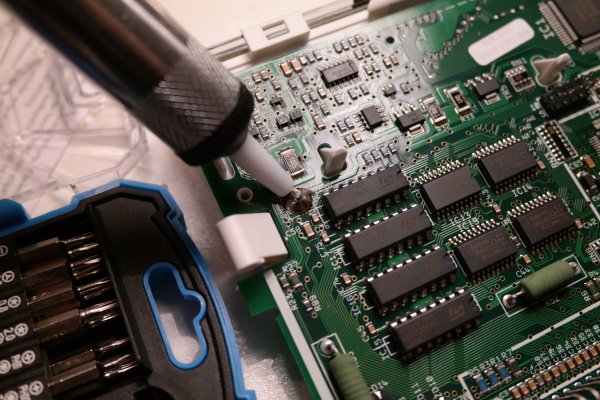

Kontakt remsan sitter under detta kort. Så nu måste du ta fram lödkolven och ta bort lödningarna som håller detta.
Och på andra sidan.
Det är lättare att ta bort dem 2 lödningarna från denna sida istället.
Och den sista lödningen.

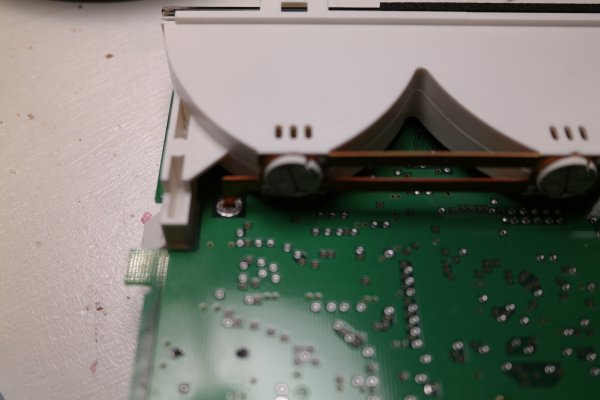

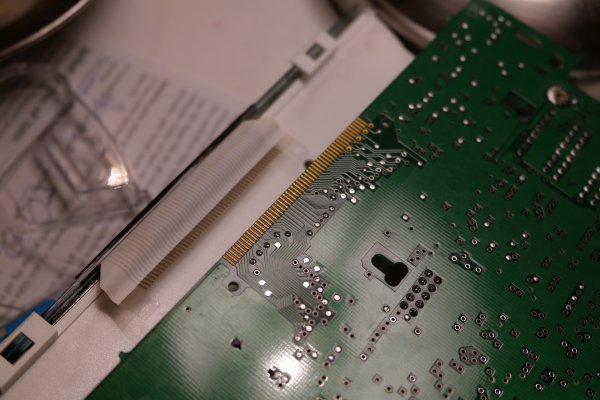

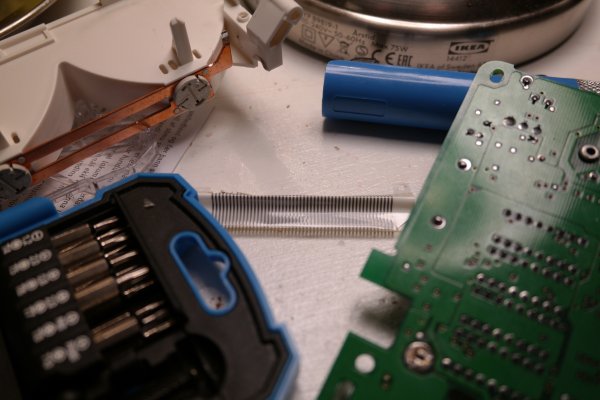

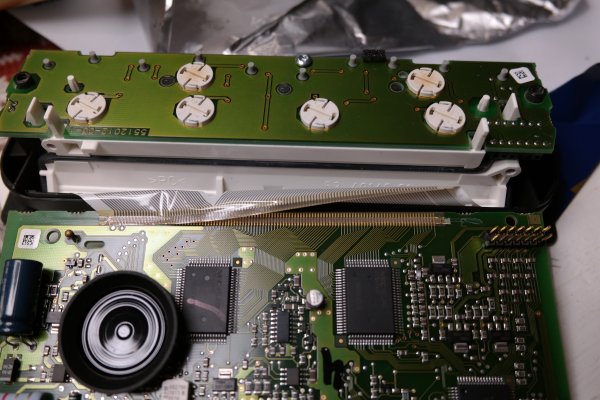

Jo mycket riktigt så hade kontakt remsan lossnat. Den satt fast bara på ena hörnet. Så när jag väl fick bort kortet så lossnade det helt.
Hade remsan suttit lite bättre kanske man hade kunnat prova att använda bakplåtspapper och värma på klistret med hjälp av strykjärn. Men i detta fall så krävs en helt ny kontakt remsa.

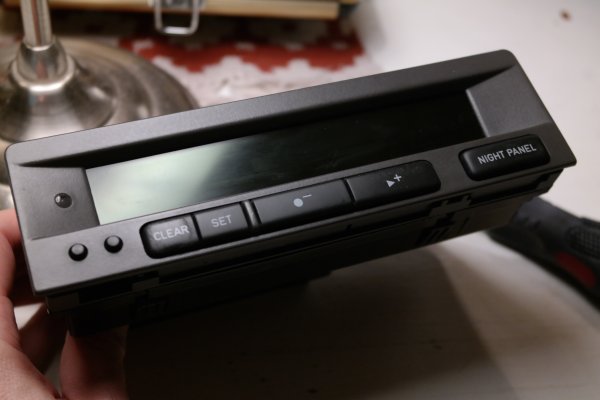

Nu går vi på den andra informations displayen, färddatorn som kallas SID 2 på Saab 95.

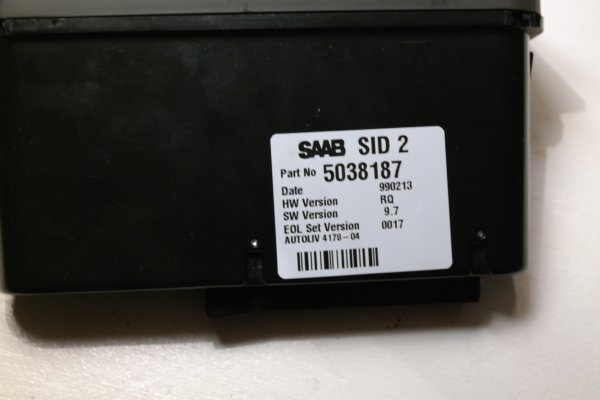

SAAB SID2 reservdelsnummer 5038187

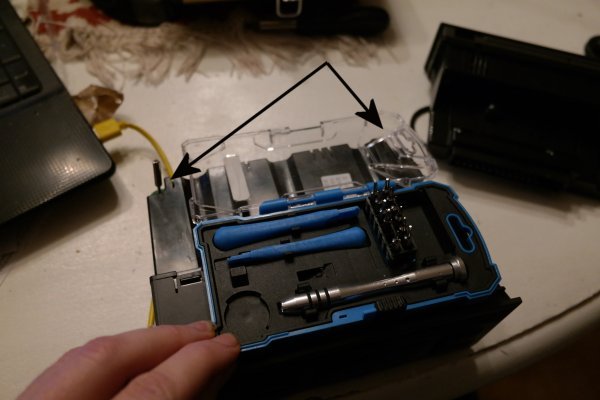

Skruva loss dessa 2 torx och ta loss luckan.
2 skruvar sitter även här.

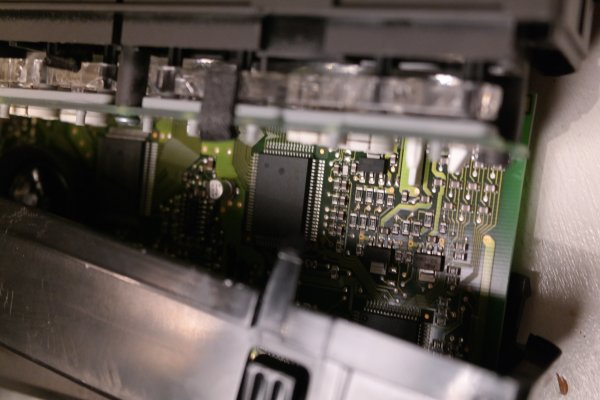

Nu kan du ta loss bakdelen med att haka loss den från panelen.
Dessa låshakar håller bakdelen.

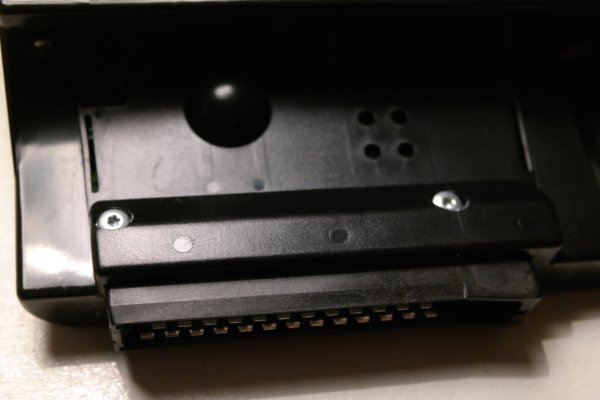

2 Skruvar håller detta ihop med fronten.
Ta loss kontakten
Jo här också hade kontakt remsan släppt från limmet. Tror inte heller att detta kommer fungera med att använda knepet med bakplåtspapper och strykjärn. Blir nog att hitta på en ny remsa istället.
