Om du ska koppla och montera en yttre temperaturmätare till din instrumentpanel så är detta guiden för dig.

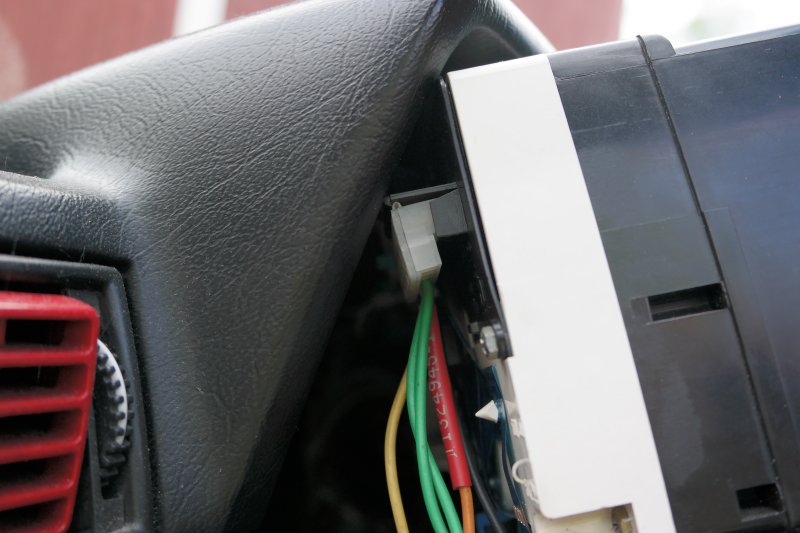

Steg 1. I instrumentpanelen på Volvo 7/900 finns ett tillbehör som mäter yttre temperaturen. Denna ser ut på detta vis.

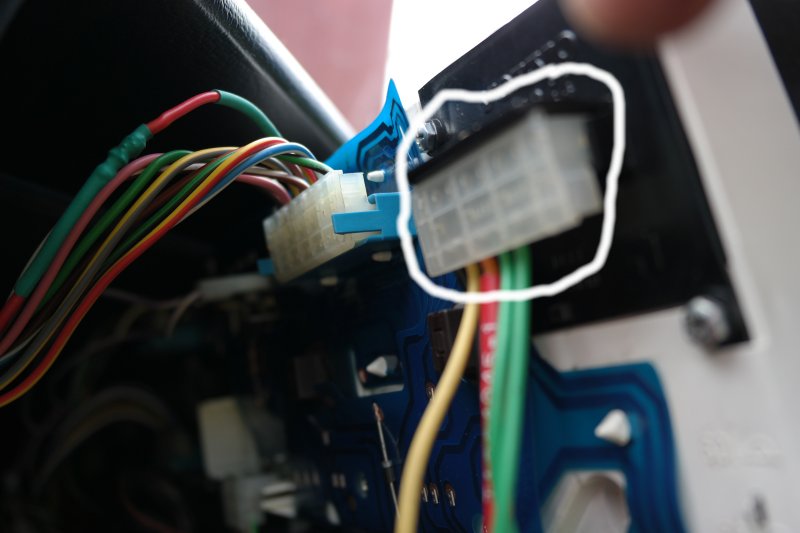

Steg 2. På baksidan av din instrumentpanel ser kontakten ut på detta vis till temperaturmätaren.

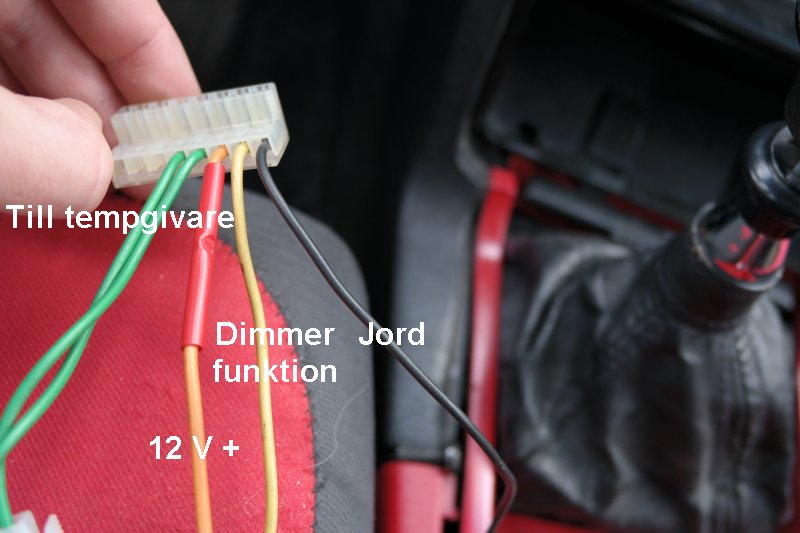

Steg 3. Denna kontakt har 5 kablar som vi ska gå igenom var dessa ska kopplas och hur.
Steg 4. Dem 2 kablarna till vänster är till temperaturgivaren. Givaren ser vi i kommande bilder. Den kabeln som är orange är till 12 v (+). Denna kopplas helst till tändningens +.
Den gula är frivillig att koppla. Detta är till dimmer funktion. Denna använder jag inte.
Den svarta kabeln är jord.

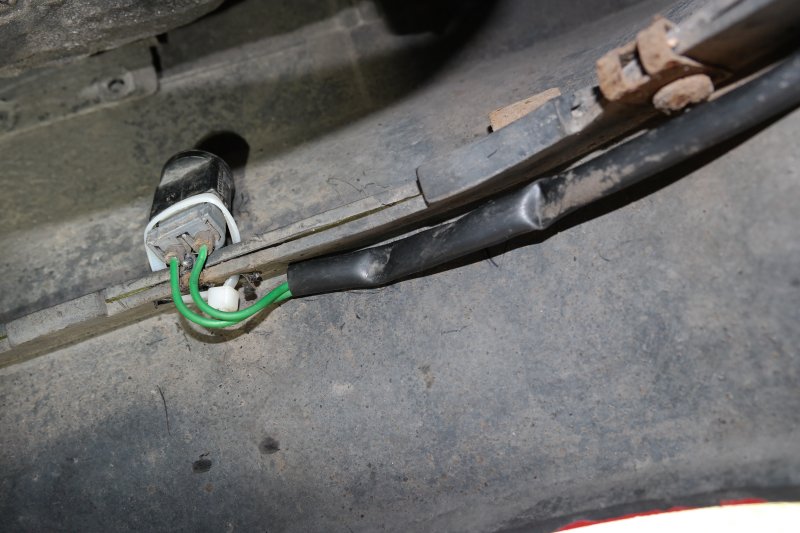

Steg 5. Givaren monterade jag bakom spoilern och fäste denna med ett buntband. Givaren går det 2 gröna kablar till.

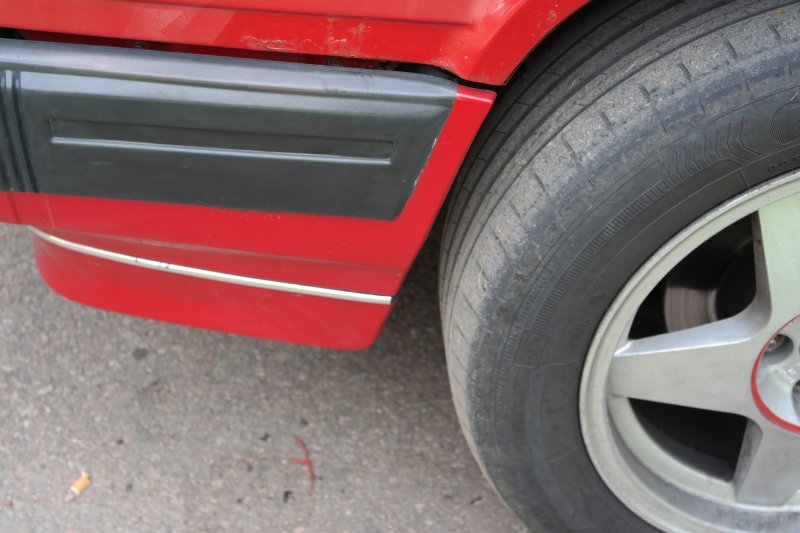

Steg 6. Ungefär här bakom monterade jag givaren.

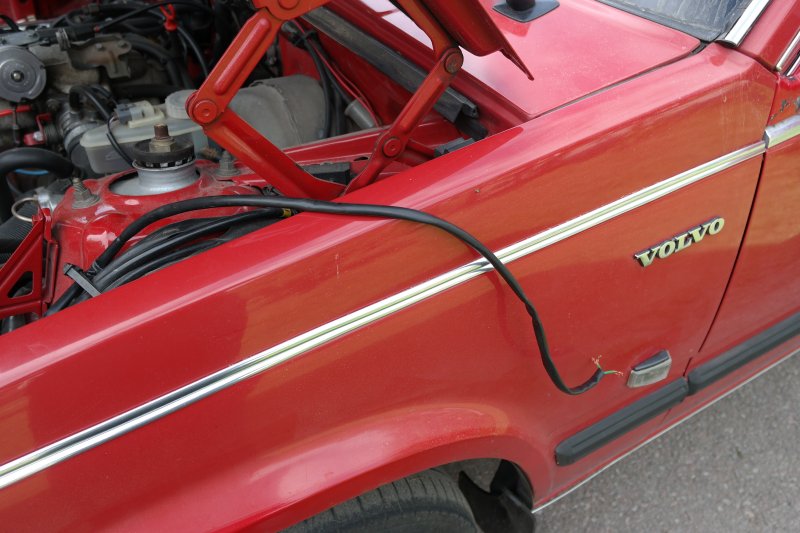

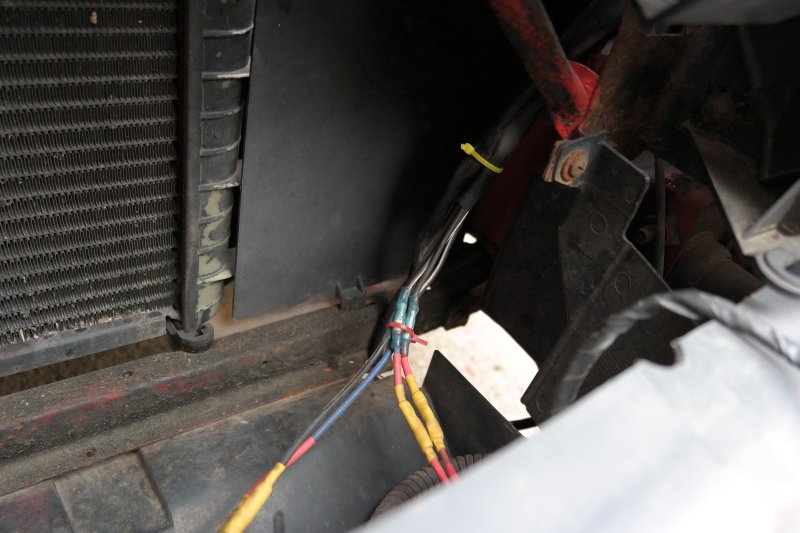

Steg 7. Vi drar kabeln från givaren till hålet igenom torpedväggen. Här har vi kommit så här långt.
Steg 8. Nästan framme till torpedväggen.

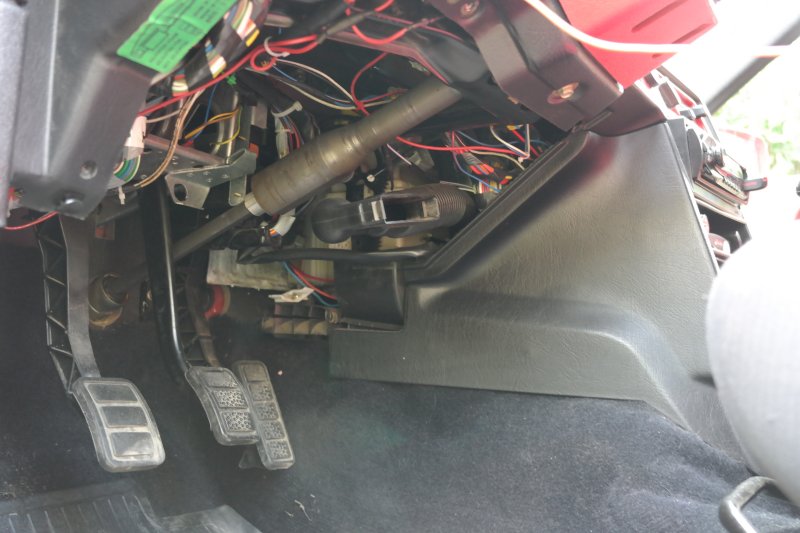

Steg 9. Vi måste ta ner panelen under ratten för att kunna ta emot kabeln genom torpedväggen.

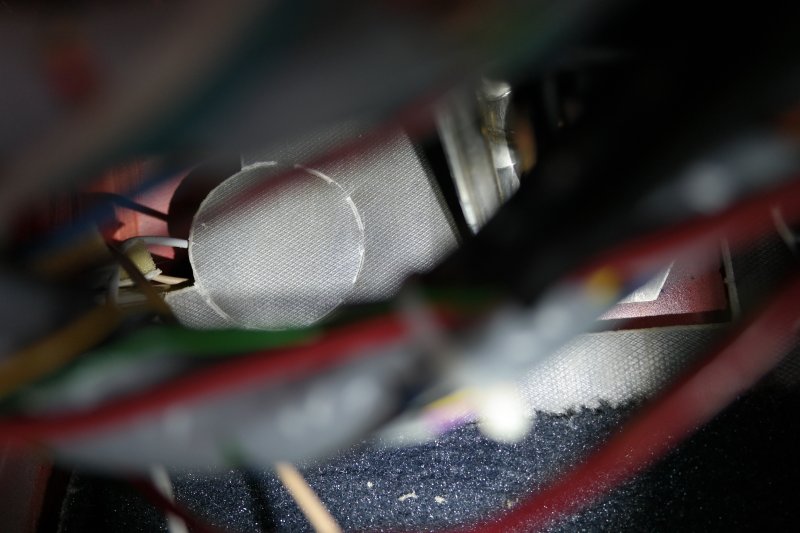

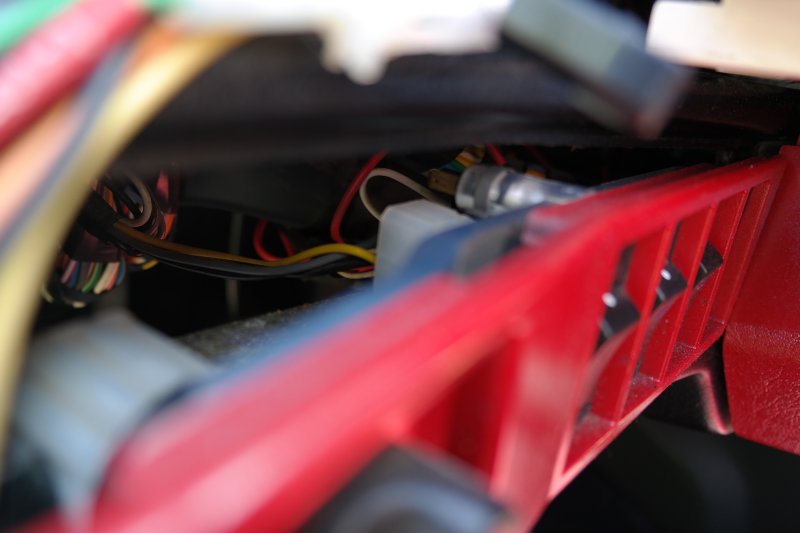

Steg 10. Där kommer kabeln genom torpedväggen in till kupén.

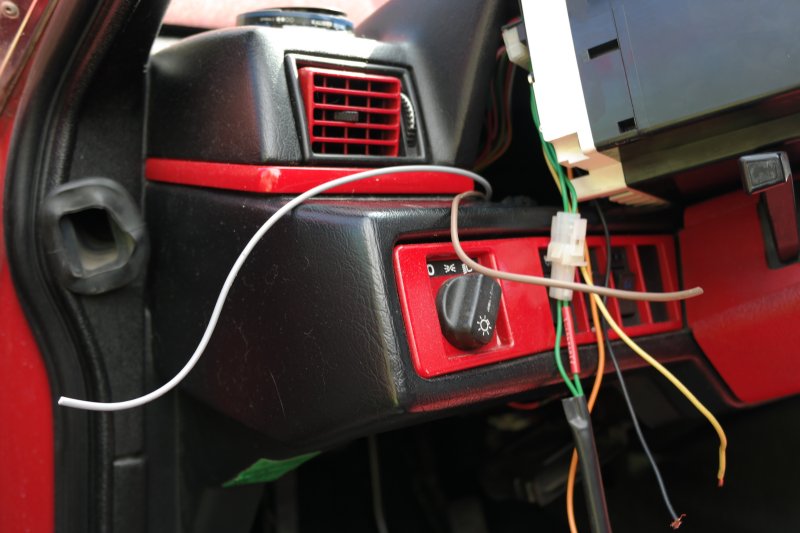

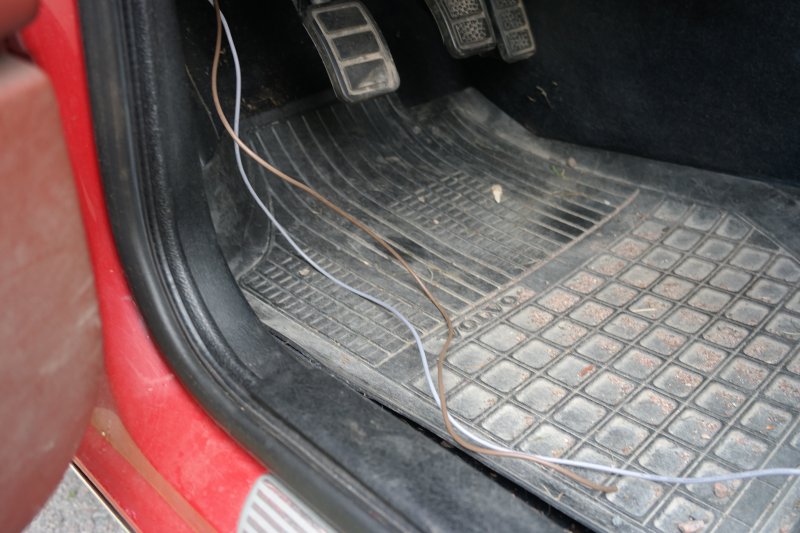

Steg 11. Nu har vi dem båda kablarna från givaren ( tyvärr var jag tvungen att förlänga dessa kablar ) Och mina gröna kablar var slut så fick bli 2 olika färger....Jo det stör mig också..
Steg 12. Nu har vi dem 2 kablarna från givaren som ska kopplas ihop med dem 2 gröna kablarna från kontakten till instrumentpanelen.

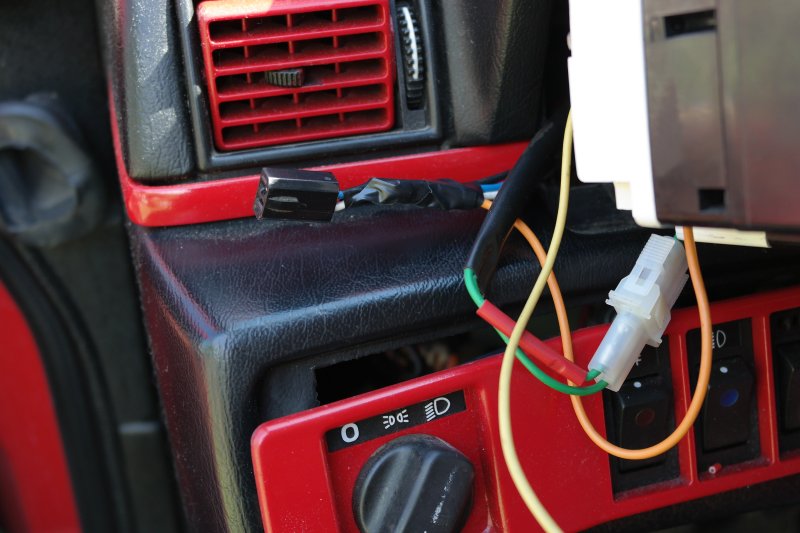

Steg 13. 12v+ kabeln ( tändningens + anslutning ) använder vi knapp belysningen i panelen här.
Nu har vi kopplat ihop allt och det fungerar perfekt. Nu kan jag se temperaturen direkt i vänstra hörnet på min instrumentpanel.
Frågor och funderingar kan du göra här nedan...Lycka till
Tror inte denna typ av yttre temperaturmätare går att byta från celsius till farenheit. T
Tipsa gärna om ni hittar någon guide en förklaring på hur man gör för att byta detta gärna
